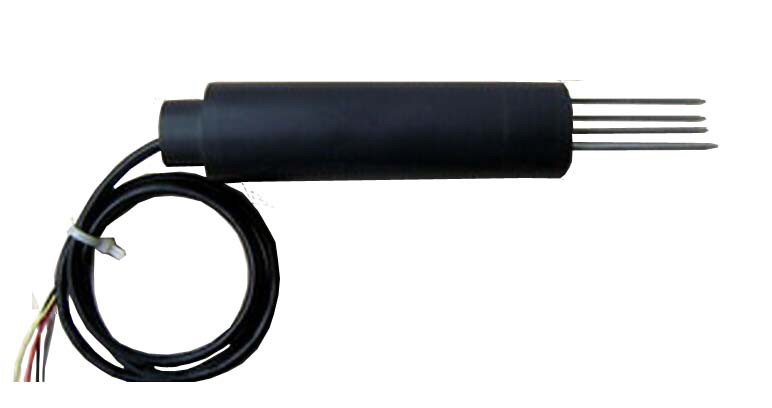

SENZOR VLAŽNOSTI TLA

MP-508B

Priručniku

UVOD & PRINCIP

MP-508B senzor se može široko koristiti u praćenju vlage tla, navodnjavanju uštede vode, kontroli staklenika, preciznoj poljoprivredi, praćenju puteva, hidrometeorologiji i drugim poljima. To je instrument za mjerenje vlage tla razvijen po FDR principu. Oprema se može direktno koristiti sa kontrolnim instrumentima, a može se povezati i sa raznim kolekcionarima podataka, ručnim terminalima itd. Za naučna istraživanja ili upravljanje navodnjavanjem, sonda mp-508B može brzo izmjeriti vlagu tla umetajući sondu od nehranjivog čelika u površinu tla ili profil tla. 508B vodena sonda može biti trajno zakopana u zemlji i povezana sa snimačom podataka za dugoročno mjerenje.

Reflektometrija frekventnih domena (FDR) je metoda mjerenja sadržaja vlage tla mjereći promjenu frekvencije uzrokovanu promjenom dielektrične konstante senzora u tlu, koja se transformira u napon ili trenutni odnos koji odgovara sadržaju vlage tla. Ima karakteristike visoke preciznosti, brzog, preciznog, kontinuiranog mjerenja fiksnih tacaka, nema radioaktivnosti i nema smetnji na tlu.

TEHNIČKA SPECIFIKACIJA

-Princip:FDR

-Struktura: 4-pin

-Mjerni raspon:0~100%((m3/m3))

-Vrijeme odziva:<>

°Tačnost:±2%(0~50%(m3/m3),25°C)

200% uticaja je u cilindaru promjera 2,5cm i

-Dužina od 6cm oko centralne sonde

-Materijal za zatiranje:ABS( abrazivni alati)

-Veličina:133*40mm(sonda:60mm)

-Standardna dužina linije:3m

-Vrijeme stabilizacije:Oko 10-ih nakon napajanja na

-Najdalja olovna žica:struja200 mj 485 100m

Ingress Zaštita:IP65

NAČIN OŽIČENJA

RS485 izlazni senzor je opremljen sa 2,5m 4-jezgrenim kablom kao standardnim. Korisnici mogu prilagoditi kabel odgovarajućom dužinom po potrebi. Specifikacija kabela je 0,2mm² 4-jezgrasti štitni kabel, a boja ožičavanja je definirana kao ispod:

RS485
Crveni	Pozitivna šipka
Crna	Negativna šipka
Zeleno	A
Plava	B

Trenutni izlazni senzor je opremljen sa 2,5m 4-jezgrenim kablom kao standardnim. Korisnici mogu prilagoditi kabel odgovarajućom dužinom po potrebi. Specifikacija kabela je 0,2mm² 4-jezgrasti štitni kabel, a boja ožičavanja je definirana kao ispod:
